一、参数
1、线体长度根据产品的装配工艺编排计算得出。
2、线体宽度:150mm~1000mm根据产品规格自由定;
3、线体高度为2M,其中工作面高度750±20mm可调;
4、线体配置:日光灯,2)电风扇,3)气管配有快换节口,4)工艺图板,5)工作桌配有220V电源插座,6)进口输送带,7)专用铝合金,
5、动力配置:国产电磁调速/变频调速控制;
二、原理说明

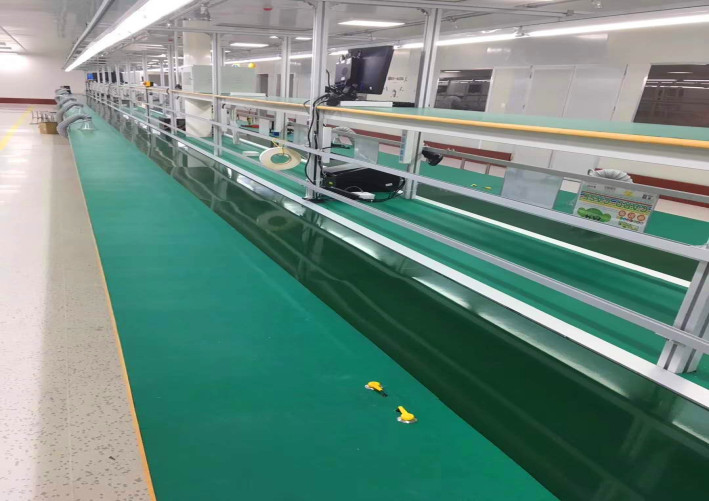

皮带线采用皮带拖牵工作平面传送运动,来达到生产工艺目的,也有人管这种皮带流水线叫做皮带机或皮带输送机。这种皮带机采用组合式装配模式,工位数可按工艺要求设定。皮带输送机工位配置有电源插座、工艺图板、照明等,使整个程流达到快速、有序。
三、组成编辑
1、张紧装置
张紧装置的作用是使输送带产生一定的预张力,避免输送带在传动滚筒上打滑;同时控制输送带在托辊间的挠度,以减小输送阻力。张紧装置按结构特点分为螺杆式、弹簧螺杆式、坠垂式、绞车式等多种张紧形式。垂式张紧装置,它的张紧滚筒装在一个能在机架上移动的小车上,利用重锤拉紧小车,这种张紧装置可方便地调整张紧力的大小。
2、滚筒及驭动
滚筒分传动滚筒及改向滚筒两大类。传动滚筒与驱动装置相联,其外表面可以是金属表面,也可包上橡胶层来增加摩擦系数。改向滚筒用来改变输送带的运行方向和增加输送带在传动滚筒上的包角。驱动装置主要由电动机、联轴器、减速器、传动滚筒等组成。输送带通常在有负载下起动,应选择起动力矩大的电动机。减速器一般可采用蜗轮减速器、行星摆线针轮减速器或圆柱齿轮减速器。将电动机、减速器、传动滚筒做成一体称之为电动滚筒。电动滚筒是一种专为输送带提供动力的部件。
3、托辊
带式输送系统常用于远距离物料的输送,为了防止物料重力和输送带自重造成的带下垂,须在输送带下安置许多托辊。托辊的数量依据带长而定,输送大件成件物料时上托辊间距应小于成件物料在输送方向上的尺寸之半,下托辊间距可取上托辊间距的2倍左右。托辊结构应根据输送的物料种类来选择,托辊按作用分为承载托辊、空载托辊、调心托辊等。
4、输送带
根据输送的物料不同,输送带的材料可采用橡胶带、塑料带、绳芯带、钢网带等,而橡胶带按用途又可分为强力型、普通型、轻型、井巷型、耐热型等5种。输送带两端可使用机械接头、冷粘接头和硫化接头连接。机械接头强度仅为带体强度的3 5% -45%,应用日渐减少。冷粘接头强度可达带体强度的70%左右,应用日趋增多。硫化接头强度能达带体强度的85%-90%,接头寿命最长。输送带的宽度比成件物料宽度大50-100mm,成件物料对输送带的比压应小于5 kPa [1] 。
四、制作工艺
皮带生产线支架:采用50*50mm方通焊接或40*40mm铝型材组装制作;
可选配置:照明系统、电源插座、作业指导书架、工作台台面等配置。
输送皮带:采用T2.0mm绿色防静电PVC制作,无缝热熔接口;
皮带生产线导轨:采用50*50mm方通或40*60mm铝型材制作;
输送动力:采用马达加齿轮减速机配合作输出动力,采用变频调速器调速;
|
